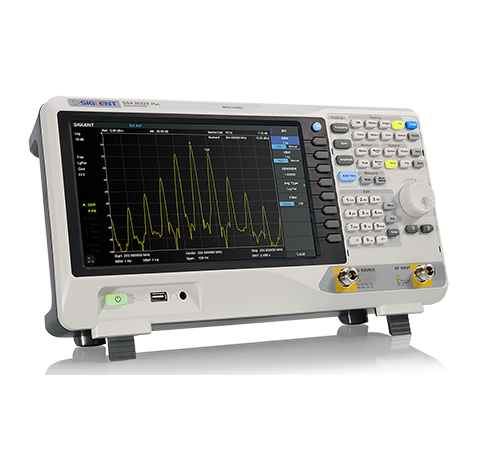

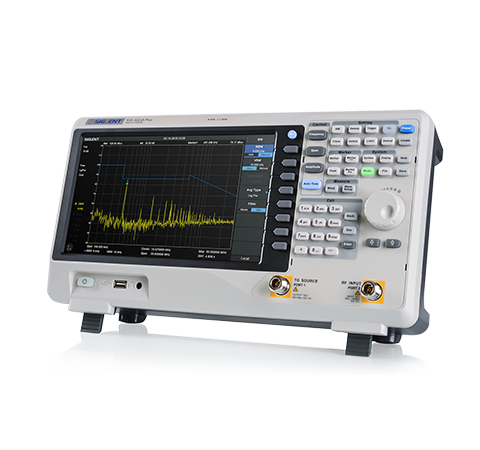

Analizadores de espectro de la serie SSA3000X Plus
Especificaciones

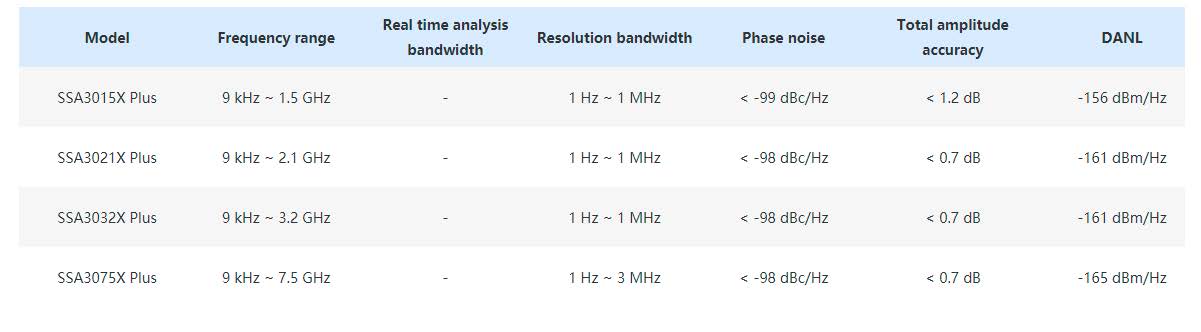

Rango de frecuencia de 9 kHz a 1,5 / 2,1 / 3,2 / 7,5 GHz
-165 dBm / Hz Nivel de ruido promedio mostrado (típico)
-98 dBc / Hz a 10 kHz de ruido de fase de compensación (1 GHz, típico)
Ancho de banda de resolución mínima de 1 Hz (RBW)
Generador de seguimiento (TG) incluido sin cargo
Pantalla táctil de 10,1 pulgadas
Excelente actuación
· Con su peso liviano, tamaño pequeño y una interfaz de usuario amigable, el SSA3000X Plus presenta una pantalla grande, brillante y fácil de leer, mediciones automáticas poderosas y confiables y muchas características impresionantes. Las aplicaciones incluyen investigación y desarrollo, educación, producción, mantenimiento y pruebas de cumplimiento previo.
· Ancho de banda de 9 kHz a 1,5 / 2,1 / 3,2 / 7,5 GHz, ancho de banda de resolución mínima 1 Hz
· Muestra el nivel de ruido medio por debajo de -165 dBm / Hz, precisión de amplitud completa mejor que 0,7 dB
· Preamplificador estándar, generador de seguimiento gratuito, conjunto de instrucciones de control remoto, software para PC EasySpectrum, servidor web, pantalla táctil
· Respuesta de transmisión, medición de VSWR, medición de potencia de señal, prueba de cumplimiento previo de EMI
Medición de respuesta de transmisión y ROE
El SSA3000X se puede utilizar como analizador de red:
· Con el generador de seguimiento, se puede medir la respuesta de transmisión del filtro y la pérdida de inserción del cable.
· Con fuente de seguimiento y acoplador direccional externo (RB3X20), puede medir la relación de onda estacionaria de antena y cable VSWR, pérdida de retorno.
Medición de potencia abundante
Con una variedad de capacidades de medición de potencia de señales de comunicación inalámbrica:
· CHP, potencia del canal
· ACPR, relación de potencia de canal adyacente
· OBW, ancho de banda ocupado
· T-Power, poder del dominio del tiempo
· TOI, intercepción de tercer orden
· Monitor de espectro
Solución de cumplimiento previo de EMI
Amplias funciones y compatibilidad con accesorios para diagnósticos EMI y pruebas de cumplimiento previo de EMI, que incluyen:
· Corrección de compensación de prueba, compensación de respuesta de frecuencia para sonda, antena, LISN, cable
· Línea de límite de soporte, incluida la plantilla de límite estándar internacional EMI o la línea de límite definida por el usuario
· Filtro EMI compatible con CISPR 16 y detector de cuasi-pico para el tiempo de permanencia de la medición de cuasi-pico
· Admite el conjunto de sondas de campo cercano SRF5030T para encontrar fuentes de interferencia de radiación, cables, PCB, etc.
· Proporciona una red de energía artificial SEM5040A para la medición de voltaje de perturbación conducida por dispositivos monofásicos
· Software para PC EasySpectrum, compatible con el proceso completo de implementación de automatización de pruebas de cumplimiento previo de EMI
· El software para PC también admite la configuración de archivos de todo el proceso, lo que es conveniente para la gestión de proyectos.
Análisis profundo de señales moduladas
Abundante análisis de demodulación:
· Admite análisis de modulación analógica AM / FM y funciones de análisis de modulación complejas como ASK / FSK / PSK / MSK / QAM
· EVM, error de compensación de amplitud y fase, error de compensación de IQ, desequilibrio de ganancia y muchas otras capacidades de análisis de datos
· Tiene varios formatos de análisis como diagrama de ojo, diagrama de constelación, diagrama de fase, dominio de tiempo, dominio de frecuencia y dominio de error
