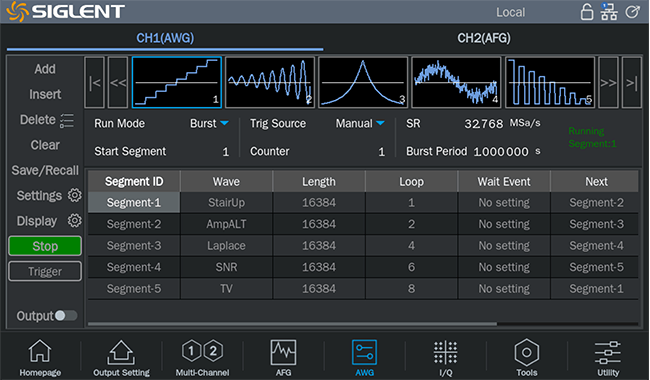

Generación Avanzada de Señales Arbitrarias y Complejas
Con 196 formas de onda arbitrarias incorporadas y una profundidad de memoria de hasta 40 Mpts por canal, el SDG3000X ofrece la capacidad de almacenar y reproducir con precisión señales complejas. Además, incorpora un modo de secuencia flexible que permite definir el orden de reproducción y el número de repeticiones de cada segmento de onda, ideal para escenarios de prueba personalizados o repetitivos.
Salida de Señal PRBS
Admite la generación de señales PRBS de hasta 120 Mbps, señales IQ de banda base e intermedia con tasas de símbolo de 250 a 50 MSymb/s, y una amplia gama de modulaciones, incluyendo AM, DSB-SC, FM, PM, FSK, ASK, PSK y PWM. Con modos de Barrido (Sweep) y Ráfaga (Burst) integrados, el SDG3000X brinda soporte completo para diversos entornos de prueba, desde la educación y la I+D hasta el ensayo de dispositivos de potencia industriales.
Pruebas de Doble Pulso
Las pruebas de doble pulso son esenciales para analizar el comportamiento dinámico de dispositivos semiconductores de potencia como los IGBT y los MOSFET de SiC, especialmente al evaluar pérdidas de conmutación y características de conducción. El SDG3000X proporciona una plataforma ideal para este tipo de ensayos.
Con seguimiento de canales y sincronización de fase, los usuarios pueden controlar con precisión los anchos de pulso y los intervalos de tiempo para simular comportamientos de conmutación realistas. Combinado con control remoto mediante USB/LAN y sincronización con osciloscopio, el SDG3000X simplifica la creación de sistemas de prueba automatizados, mejorando la eficiencia y la fiabilidad de los datos.

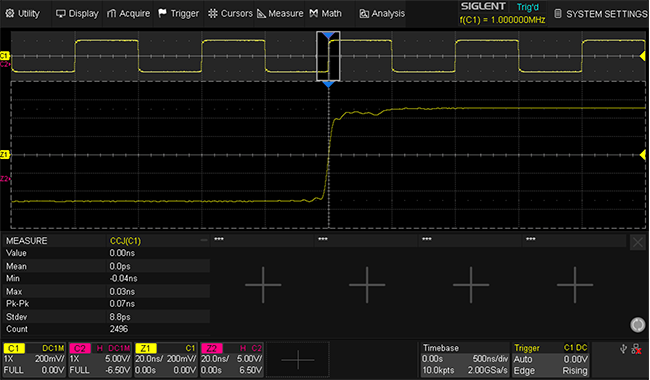

Generación de Señales de Alta Fidelidad
La tecnología EasyPulse del SDG3000X está optimizada para la generación de pulsos. Puede producir pulsos de hasta 8 ns de ancho con flancos de subida y bajada rápidos y estables en todo el rango de frecuencia. Permite ajustes amplios y precisos del tiempo de flanco y del ancho de pulso, convirtiéndose en una herramienta ideal para generar señales de pulso de alta precisión.
Salida de Señal de Precisión
La función TrueArb posibilita la generación de formas de onda punto a punto en un rango de muestreo de 10 mSa/s a 600 MSa/s, manteniendo la integridad de la señal con un jitter ultra bajo (hasta 150 ps) y una distorsión armónica total (THD) inferior al 0,075 %, garantizando así una fidelidad de señal superior.

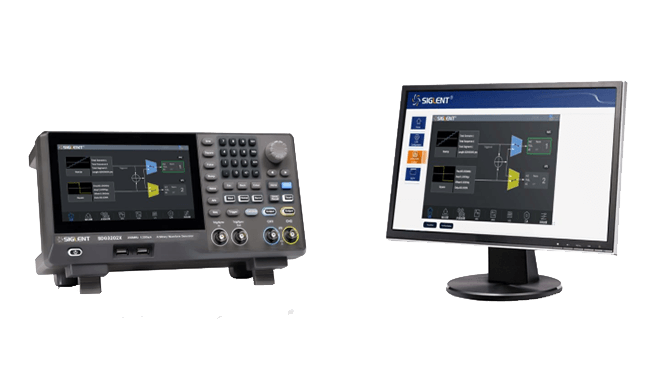

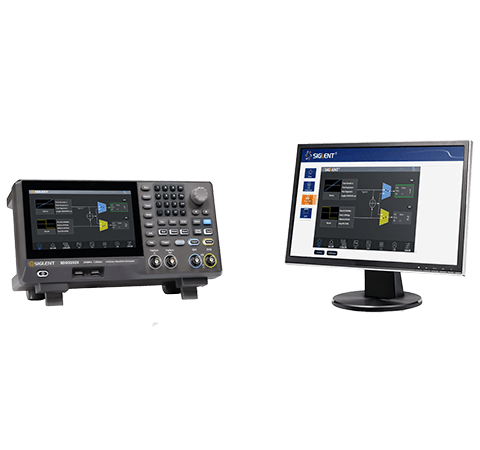

Experiencia de Usuario Inteligente
Equipado con una pantalla táctil de 7 pulgadas, el SDG3000X permite un ajuste de parámetros y visualización de señales de forma intuitiva. Admite la importación de scripts MATLAB y Python, así como la vinculación con osciloscopios para calibración automática. Un contador de frecuencia de alta precisión incorporado, junto con múltiples interfaces de comunicación (LAN, USB y GPIB) y un servidor web integrado, facilitan el acceso remoto y la sincronización entre varios dispositivos, optimizando los flujos de trabajo y aumentando la productividad.
